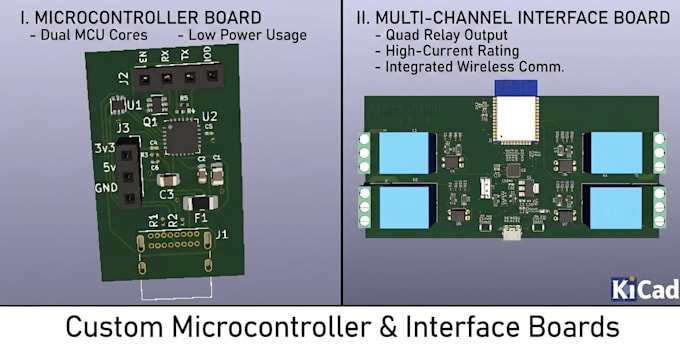

Ik ontwerp een professionele pcb-layout op basis van je schema in kicad
PCB-ontwerper
Ik ben een student industriële elektronica en een PCB-ontwerper die KiCad gebruikt. Ik maak nette, betrouwbare 2-laagse schema's en PCB-layouts voor hardwareprojecten. Ik lever productieklare Gerber-b...
Over deze dienst
Zet je schetsen en PDFs om in professionele PCB-layouts!
Heb je een circuitidee op papier? Of een basis schema in een PDF? Ik zet je handgetekende concepten om in productieklare, professionele Printed Circuit Boards met behulp van KiCad. Of het nu gaat om een Arduino shield, een ESP32 hardwareproject of een op maat gemaakt circuit, ik help je graag.
Wat ik nodig heb:
* Handgetekende schetsen (heldere foto's of scans).
* PDF schema's, schakelingen of blokdiagrammen.
* Eventuele beperkingen qua formaat van de board of specifieke componentvoorkeuren.
Wat je krijgt:
* KiCad schema vastleggen: Schone, digitale schema-bestanden (.kicad_sch).
* PCB-layout ontwerp: Geoptimaliseerd tot 2-laags compacte routing (.kicad_pcb).
* Gerber-bestanden: Fabricagebestanden klaar voor productie (perfect voor JLCPCB, PCBWay, enz.).
* 3D-visualisaties: Hoogwaardige 3D-modelweergave van je uiteindelijke board.
Waarom kiezen voor deze dienst?
* KiCad specialist: Toegewijd elektronica-engineering workflow volgens moderne industrienormen.
* DFM-georiënteerd: Geoptimaliseerd voor eenvoudige productie, componentruimte en foutloze montage.
* Snelle & duidelijke communicatie: Toegewijd om je hardware soepel tot leven te brengen.
Neem contact met me op voordat je een bestelling plaatst!
Specialisatie:
Circuit design
•
Schema's
•
Lay-out
•
Voetafdruk
•
Gerber
Bestandsformaat:
Gerber
•
STEP
•
BRD
•
SCH
•
Software:
KiCad
Interface:
UART
•
USB
•
SPI
•
I2C
Mijn portfolio
Veelgestelde vragen
Automatische vertaling
Welke bestanden moet ik aanleveren om het project te starten?
Je hoeft alleen maar je circuit schema aan te leveren! Ik accepteer duidelijke foto's of scans van je handgetekende/vrijhand schetsen, PDF-schemas of blokdiagrammen. Als je specifieke afmetingen voor het bord hebt, bepaalde connectoren die je wilt gebruiken, of montagelocaties voor gaten, deel die dan ook gerust.
Welke software gebruik je voor het ontwerpen van de PCB?
Ik gebruik KiCad, een krachtige, industrie-standaard, open-source EDA-software. Zo weet je zeker dat je project wordt opgebouwd volgens moderne ontwerprichtlijnen en kun je de bestanden gemakkelijk bekijken of aanpassen zonder dure propriëtaire softwarelicenties.
Zijn de originele projectbestanden inbegrepen bij je pakketten?
Ja, zeker! In tegenstelling tot veel andere verkopers voeg ik de bewerkbare KiCad-bronbestanden (.kicad_sch en .kicad_pcb) toe aan mijn levering. Je hebt volledige eigendom van de ontwerp-omgeving en kunt in de toekomst gemakkelijk wijzigingen aanbrengen.
Wat als ik specifieke afmetingen of vormen voor mijn bord heb?
Laat me je specifieke afmetingen, montagelocaties of mechanische beperkingen weten voordat ik begin met routen. Ik ontwerp de PCB-omtrek zodat deze perfect past in je behuizing of projectruimte.
Zullen de bestanden die je levert klaar zijn om direct naar een fabrikant te sturen?
Ja, absoluut! Ik lever standaard productieklare Gerber-bestanden (inclusief Excellon-boorbestanden). Deze bestanden volgen de standaard DFM-richtlijnen en kunnen direct worden geüpload naar elke populaire PCB-fabriek, zoals JLCPCB of PCBWay, voor directe productie.
