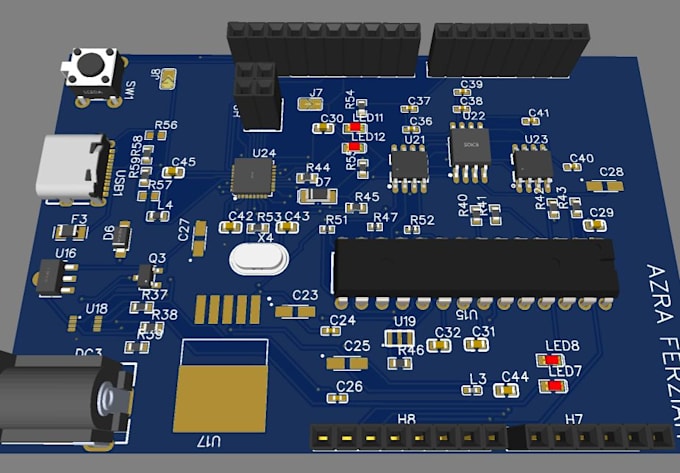

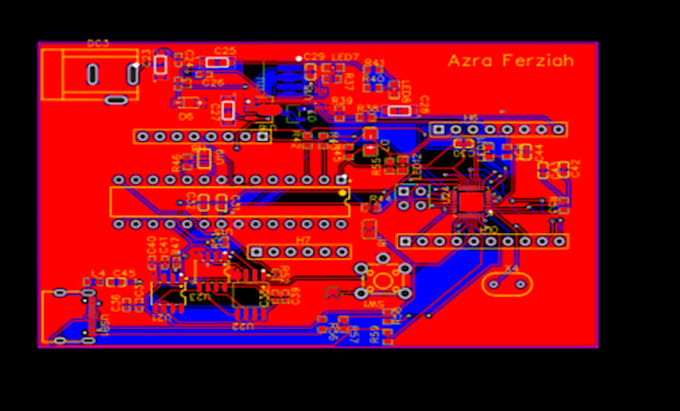

Ik doe PCB review, PCB herontwerp, schema review, PCB lay-out, PCB reverse engineer
Power electronics PCB ontwerper en Automotive PCB
Ik ben Ahmed, een elektronica ingenieur met meer dan 10 jaar ervaring in pcb ontwerp, automotive pcb ontwerp en power electronics. Ik ben gespecialiseerd in pcb lay-out, schema ontwerp, schakeling ont...
Niveau 1
Voldoet aan bepaalde prestatiecriteria en toont een sterke potentie op de marktplaats.
Zeer responsief
Geeft doorgaans uitzonderlijk snel antwoord
Over deze dienst
Ik bied professionele PCB review, PCB herontwerp, schema review, PCB lay-out en PCB reverse engineering voor nieuwe en bestaande printplaten. Ik controleer op fouten, verbindingproblemen, componentkeuze, footprints, routing, aarding, stroompaden en fabricagerisico’s.
Mijn service kan onder andere omvatten PCB ontwerp, circuit, schema, PCB optimalisatie, DRC/ERC controles, Gerber-bestanden, BOM review, PCB debugging en fabricagecontrole. Ik werk met KiCad, Altium Designer en andere PCB-bestanden, afhankelijk van jouw project.
Voor bestaande of beschadigde printplaten kan ik helpen met PCB reverse engineering, schema recreatie, PCB cloning en herontwerp op basis van beschikbare PCB-bestanden, Gerbers, afbeeldingen of fysieke informatie van de printplaat.
Of je nu een eenvoudige PCB review nodig hebt of een compleet herontwerp, ik focus op praktische engineering oplossingen en nette, productieklare resultaten.
Stuur me je PCB-bestanden, schema, Gerbers of projectdetails voorafgaand aan de bestelling, en ik beoordeel de scope en adviseer het juiste pakket.
Mijn portfolio
Veelgestelde vragen
Automatische vertaling
1. Welke bestanden heb je nodig om mijn PCB te beoordelen?
Je kunt je schema, PCB lay-out, Gerber-bestanden, BOM, projectbestanden of andere beschikbare ontwerpinformatie sturen. Ik controleer de bestanden en bevestig de scope voordat ik begin.
2. Kan je zowel mijn schema als PCB lay-out beoordelen?
Ja. Ik kan je schema en PCB lay-out controleren op verbinding fouten, routing problemen, componentkeuze, footprints, aarding, stroompaden en andere mogelijke problemen.
3. Kan je mijn bestaande PCB herontwerpen of optimaliseren?
Ja. Ik kan geïdentificeerde problemen corrigeren, de PCB lay-out verbeteren, routing optimaliseren en praktische ontwerpverbeteringen doorvoeren op basis van jouw wensen.
4. Kan je PCB reverse engineering uitvoeren?
Ja. Ik kan een schema en PCB ontwerp recreëren op basis van beschikbare Gerber-bestanden, PCB-afbeeldingen, documentatie of andere informatie van de printplaat.
5. Werk je met KiCad en Altium Designer?
Ja. Ik kan werken met gangbare PCB ontwerpbestanden, waaronder KiCad en Altium Designer, afhankelijk van de projectvereisten.
6. Kan je mijn PCB controleren vóór fabricage?
Ja. Ik kan je PCB controleren op veelvoorkomende ontwerp- en fabricageproblemen, inclusief DRC/ERC problemen, footprints, routing, clearances en Gerber-bestanden.
7. Kan je een PCB beoordelen die al is gemonteerd of problemen heeft?
Ja. Ik kan de beschikbare ontwerpinformatie inspecteren en helpen bij het identificeren van mogelijke schema-, PCB lay-out-, component- of verbindingproblemen.
8. Moet ik contact met je opnemen voordat ik een bestelling plaats?
Ja, vooral bij complexere PCB herontwerpen, reverse engineering, multilayer printplaten of grote projecten. Stuur me je bestanden en wensen zodat ik het juiste pakket kan aanbevelen.
