Ik ontwerp op maat gemaakte pcb's en schema's
Over deze dienst
Op maat gemaakte PCB-ontwerpen, RF-borden & schema vastleggen
Ben je op zoek naar een betrouwbare ontwerper om je circuitideeën tot leven te brengen? Ik lever professionele, productieklare PCB-layouts en schema vastlegging die precies aansluiten bij jouw hardwarebehoeften.
Wat ik aanbied:
- Schema vastleggen: Concepten of prototypes omzetten in overzichtelijke schema's.

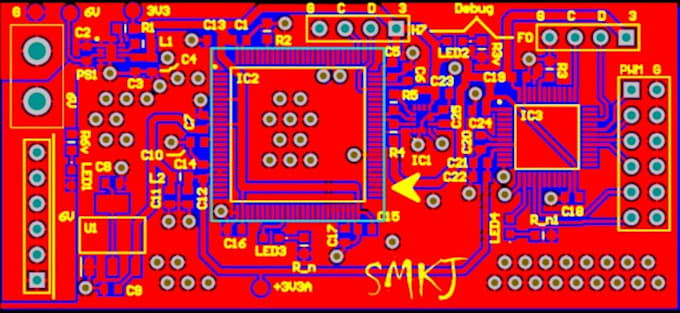

- PCB-layout & RF-ontwerp: Multi-laags routing met geregelde impedantie en RF PCB-ontwerp voor optimale signaal- en stroomintegriteit.
- Productiegegevens: Gerber, NC Drill, BOM, pick-and-place (CPL) en 3D step-bestanden.
- Ondersteunde domeinen: IoT, Wi-Fi/Bluetooth/Sub-GHz RF, microcontrollerborden (STM32, ESP32, RP2040/2350, Arduino), stroom- en sensorcircuits.
Opmerking: High-speed interfaces (HDMI, PCIe, LTE/cellular) vallen buiten de scope van deze dienst.
Elke layout is DFM-geoptimaliseerd voor snelle productie.
Neem contact met mij op voordat je een bestelling plaatst om je circuitdetails en projectplanning te bespreken!
Mijn portfolio
Veelgestelde vragen
Automatische vertaling
Welke bestanden moet ik aanleveren om te beginnen?
Je moet je projectvereisten, blokdiagram of handgetekende/breadboard schema aanleveren, samen met eventuele specifieke componentgegevensbladen of bordafmetingen. Als je al een compleet schema hebt, stuur dan gewoon de ontwerpbestanden.
Welke software gebruik je voor PCB-ontwerp?
Ik ontwerp voornamelijk in Altium Designer, wat zorgt voor compatibiliteit met standaardbestanden en een overzichtelijke native projectorganisatie. [Ondersteuning voor EasyEDA en KiCAD is ook beschikbaar indien nodig]
Kun je borden ontwerpen met gecontroleerde impedantie en RF-layout?
Ja! Ik verzorg RF PCB-routing, tracebreedte/afstand berekeningen en gecontroleerde impedantie matching zoals 50 ohm voor WiFi en BLE, 90 ohm voor USB, enzovoort.
Welke opleveringen ontvang ik na afronding?
Je ontvangt volledige productieklare bestanden: Gerber-bestanden, NC Drill-bestanden, Bill of Materials (BOM met component footprints/LCSC onderdelen indien van toepassing), Pick-and-Place (CPL) bestanden en 3D STEP/PDF weergavebestanden.
Welke software gebruik je voor SI en PI analyse?
Ik gebruik CST Studio voor elektromagnetische simulaties om nauwkeurige resultaten te garanderen.
