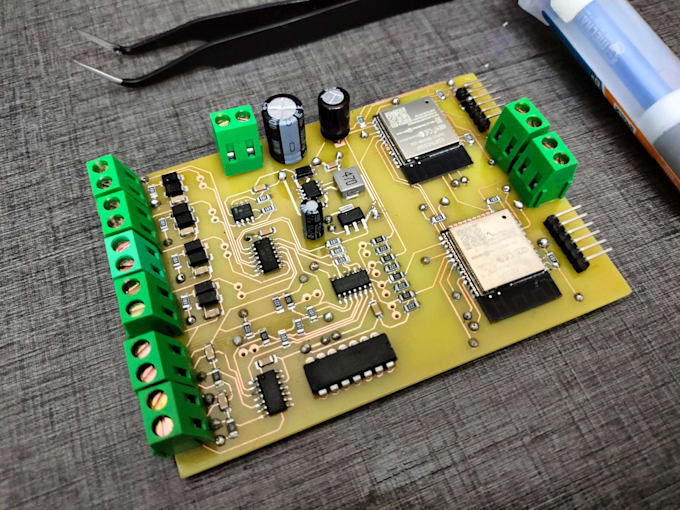

Ik ontwerp het schema en de printplaat in altium of easyeda

Ik ontwerp een schema en een aangepaste PCB in Altium Designer of EasyEDA. Ik ben een Elektrotechnisch Ingenieur met meer dan twee jaar ervaring in het ontwerpen van PCBs. Ik heb expertise in Elektronica, Circuit Simulatie, Schema's en PCB Ontwerp.

Ik lever

• Schema voor het circuit
• Hoogwaardige PCB-layout
• Gerber-bestanden van de PCB
• Bill of Materials

Ik kan ook de footprint van het component ontwerpen op basis van de afmetingen in de datasheet.

Daarnaast kan ik je ondersteuning bieden bij het proces van PCB-ontwikkeling en productie.

Ik heb ook een setup voor directe prototyping van basis PCBs met maximaal 2 lagen en een minimale clearance en track breedte van 10 mills. In mijn lab heb ik de benodigde apparatuur zoals SMD soldeerstation, signaalgenerator en oscilloscoop. Dus als je wat onderzoek of testen wilt laten doen voordat je PCB in massaproductie gaat, kan ik die service ook bieden.

Als je vragen hebt over je PCB, kun je me op elk moment een bericht sturen. Het is gratis!!

Stuur me een bericht om je project te bespreken voordat je de bestelling plaatst, zodat ik alle benodigde informatie van tevoren kan verzamelen.

Bedankt!
